直齒輪（也稱為正齒輪）是機械傳動系統中最常用的齒輪類型之一。它們具有直線平行的齒形，用于在平行軸之間傳遞動力。直齒輪的規格和型號可以根據多個參數進行分類，包括模數、齒數、齒寬、材料等。
以下是直齒輪的規格和型號詳細信息：
主要規格參數
-
模數（Module，m）
- 齒輪尺寸的單位，通常以毫米為單位。
- 常見模數：0.5, 0.8, 1, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 16, 20
-
齒數（Number of Teeth，Z）
- 齒輪上的齒的數量。
- 常見齒數范圍：8到200
-
齒寬（Face Width，b）
- 齒輪齒面的寬度。
- 常見齒寬：10mm, 20mm, 30mm, 40mm, 50mm, 100mm
-
壓力角（Pressure Angle，α）
- 齒廓線與齒輪接觸點的法線之間的角度，通常為20°或25°。
- 常見壓力角：20°, 25°
-
齒輪材料
- 金屬：鋼（如45號鋼、40Cr）、不銹鋼、鋁合金、銅合金
- 塑料：尼龍、聚甲醛（POM）、聚氨酯
-
齒輪直徑（Outside Diameter，OD）
- 齒輪的外徑，取決于模數和齒數。

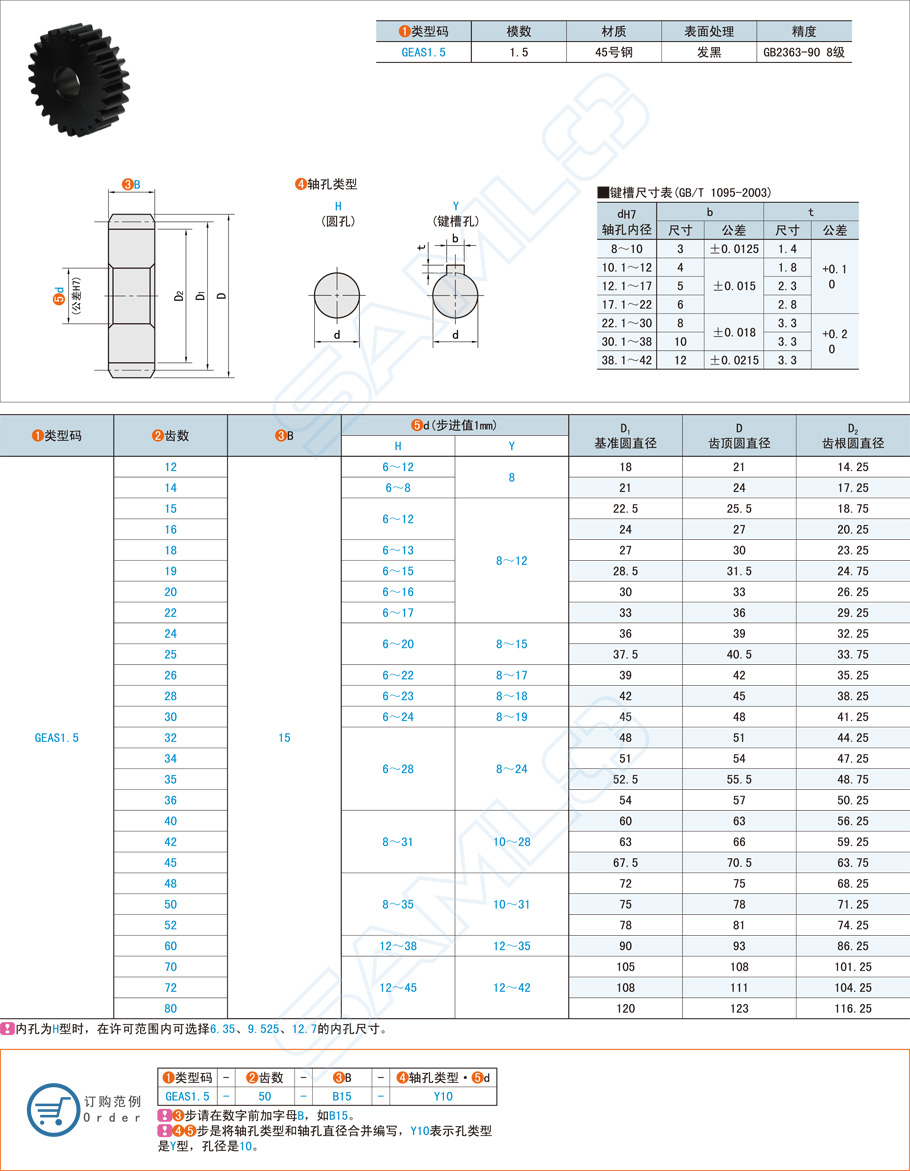

具體型號示例
-
小模數齒輪
- 型號：M0.5-20T-10W
- 規格：模數0.5，齒數20，齒寬10mm，材料45號鋼
-
中模數齒輪
- 型號：M2-30T-20W
- 規格：模數2，齒數30，齒寬20mm，材料40Cr
-
大模數齒輪
- 型號：M10-50T-50W
- 規格：模數10，齒數50，齒寬50mm，材料鑄鋼
-
塑料齒輪
- 型號：M1-25T-15W-NY
- 規格：模數1，齒數25，齒寬15mm，材料尼龍
-
不銹鋼齒輪
- 型號：M3-40T-30W-SS
- 規格：模數3，齒數40，齒寬30mm，材料不銹鋼
選擇指南
-
確定傳動要求
- 扭矩和功率：根據傳遞的扭矩和功率選擇合適的模數和材料。
- 速度：確定齒輪的工作速度，選擇合適的齒寬和材料以減少磨損。
-
考慮空間限制
- 根據設備的安裝空間，確定齒輪的直徑和寬度。
-
確定精度要求
- 根據傳動系統的精度要求選擇齒輪的精度等級（如DIN標準）。
-
選擇適合的材料
- 根據工作環境和負載選擇合適的材料，金屬齒輪適合高負載，塑料齒輪適合輕負載和低噪音要求。
-
考慮環境因素
- 工作環境的溫度、濕度和腐蝕性需要考慮，選擇耐腐蝕的材料如不銹鋼或涂層處理的齒輪。
應用示例
-
輕載應用
- 應用：辦公設備、小型機械
- 齒輪類型：塑料齒輪或小模數金屬齒輪，低扭矩和低轉速
-
中等負載應用
- 應用：包裝機械、自動化生產線
- 齒輪類型：中模數鋼齒輪或鋁合金齒輪，中等扭矩和轉速
-
重載應用
- 應用：重型機械、壓縮機
- 齒輪類型：大模數鋼齒輪或鑄鋼齒輪，高扭矩和高轉速
維護和保養
-
潤滑
- 定期潤滑齒輪以減少磨損和噪音，延長使用壽命。
-
檢查磨損
- 定期檢查齒輪的磨損情況，及時更換損壞的齒輪。
-
緊固檢查
- 確保齒輪與軸的連接牢固，定期檢查緊固件的松緊情況。
通過上述信息，可以根據具體需求選擇合適的直齒輪規格和型號，確保其在機械傳動系統中的高效和可靠運行。本文內容是上隆自動化零件商城對“直齒輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
